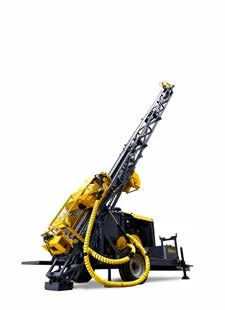

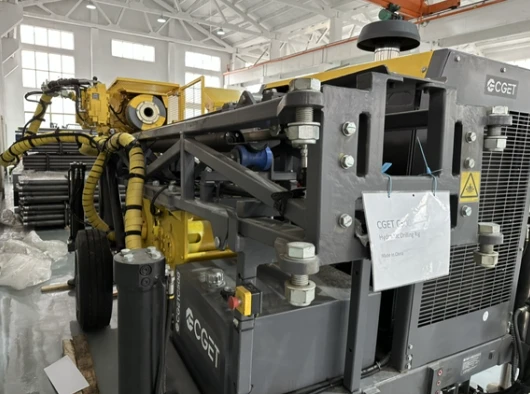

Plate-forme de forage CGET C500 taille N 1044m portable puissant
Petit et compact-Malgré qu'il soit petit et compact
extérieur, le Boyles C500/C500T fournit le couple et
RPM nécessaire pour le carottage de taille BWL-PWL, ce qui en fait le plus
gréement puissant dans sa catégorie.
Conception robuste - Conçu pour la robustesse et le fonctionnement dans
environnements difficiles, le Boyles C500/C500T continue et
sans interruption, minimisant les besoins de service.
Sécurité-La plate-forme est conçue dans un souci de sécurité,
minimisant le risque de blessures corporelles pendant le fonctionnement
Toutes les fonctions de forage sont exécutées à l'aide
la commande ergonomique et conviviale
panneau qui affiche également tous les forages
paramètres nécessaires pour assurer
forage productif.
Le moteur Cummins Tier III est reconnu pour sa durée de vie durable, son efficacité
fonctionnement et capacité à minimiser la consommation de carburant même en
les opérations de forage les plus difficiles.
Spécifications techniques principales :
| Palan filaire | |||||||
| Capacité | 1 500 mx 6 mm, 1 850 mx 5 mm | ||||||
| Tirage de ligne | Tambour nu : 9,0 kN, tambour plein : 2,4 kN | ||||||
| Vitesse de la ligne | Tambour nu : 126 m/min (413 pieds/min) ; tambour plein : 484 m/min (1 588 ft/min) |
||||||
| Système hydraulique | |||||||
| Pompe primaire | 25 MPa, 182 l/min (3 626 psi, 48 gal/min) | ||||||
| Pompe secondaire | 20 MPa, 135 l/min (2 901 psi, 36 gal/min) | ||||||
| Pompe auxiliaire | 21,5 MPa, 39 l/min (3 118 psi, 10 gal/min) | ||||||
| Refroidissement de l'huile hydraulique | Air | ||||||
| Assemblage du mandrin | ||||||
| Taper | Ouverture hydraulique, fermeture à ressort | |||||
| Diamètre maximal | 124mm (4.6") | |||||
| Capacité de rétention | 18 000 kg (39 600 lb) | |||||
| Palan filaire | |||||||
| Capacité | 1 500 mx 6 mm, 1 850 mx 5 mm | ||||||
| Tirage de ligne | Tambour nu : 9,0 kN, tambour plein : 2,4 kN | ||||||
| Vitesse de la ligne | Tambour nu : 126 m/min (413 pieds/min) ; tambour plein : 484 m/min (1 588 ft/min) |
||||||
| Palan principal | |||||||||
| Métrique | NOUS | ||||||||
| Capacité de ligne simple, tambour nu | 69 kN | 15 500 lb | |||||||
| Vitesse de ligne, tambour nu | 39,7 m/min | 130 pi/min | |||||||
| Taille du câble | 27 mx 16 mm | 89' x 0.63" | |||||||
| Données de broche | |||||||
| Sélection de gamme : commande manuelle depuis le poste de conduite Tête articulée : escamotable |
|||||||
| Rapport | Vitesse, tr/min | Couple | |||||
| Métrique | NOUS | ||||||
| Faible vitesse | 17.55 : 1 | 50 – 200 tr/min | 6 787 – 2 672 Nm | 5 002 - 1 969 lbf | |||
| Grande vitesse | 2.70 : 1 | 350 - 1 300 tr/min | 1 066 – 420 Nm | 785 - 309 lbf | |||
| Unité de rotation | |||||||||||
| Modèle | Durhead 6M | ||||||||||
| Pouvoir | Moteur hydraulique – vitesse variable/ réversible |
||||||||||
| Transmission finale | Entraînement par engrenage | ||||||||||
| Broche (diamètre intérieur) | 124mm (4.9") | ||||||||||
| Couple maxi | 5 850 Nm | ||||||||||
| vitesse maximale | 1 300 tr/min | ||||||||||
| Collier de serrage | |||||||||
| Ouverture et fermeture hydrauliques. Facile à enlever mors, mors communs de 56 mm à 117 mm |
Métrique | NOUS | |||||||
| Diamètre maxi | 210 millimètres | 8.3" | |||||||
| Diamètre de serrage maxi | 117 millimètres | 4.6" | |||||||
| Capacité de rétention | Jusqu'à 13 000 kg | 29 000 lb | |||||||
| Mât et système d'alimentation | ||||||||||
| Métrique | NOUS | |||||||||
| Voyage d'alimentation | 2.0 m | 6.6' | ||||||||
| Vitesses d'alimentation | Rapide et lent avec contrôle variable | |||||||||
| Décharge de mât | 0.42 m | 1.4' | ||||||||
| Plonger | 59,6 kN | 13 390 lb | ||||||||
| Tirer | 107kN | 24 055 lb | ||||||||
| Angle de perçage | 45 degrés – 90 degrés | |||||||||
| Longueur de traction de la tige | 6.09 m | 20' | ||||||||
| Capacité de profondeur | |||||||||
| Taille du trou | Standard | Tiges à paroi mince | |||||||
| Métrique | NOUS | Métrique | NOUS | ||||||
| B | 1 325 m | 4 347' | 1 573 m | 5 161' | |||||
| N | 1 044 m | 3 425' | 1 191 m | 3 907' | |||||
| H | 693 m | 2 274' | 948 m | 3 110' | |||||
| P | 423 m | 1 388' | 664 m | 2 178' | |||||
| *Ces chiffres ne sont donnés qu'à titre indicatif. Ils sont calculés avec la force de traction disponible à partir de treuil principal, poids du train de tiges dans le trou rempli d'eau et WOB moyen. CGET ne peut garantir que ces capacités seront atteintes dans toutes les conditions de travail en raison de divers facteurs tels que l'ITH utilisé, les conditions du sol et les différences de fonctionnement. |
|||||||||
